Applicateur Wipe90 G2

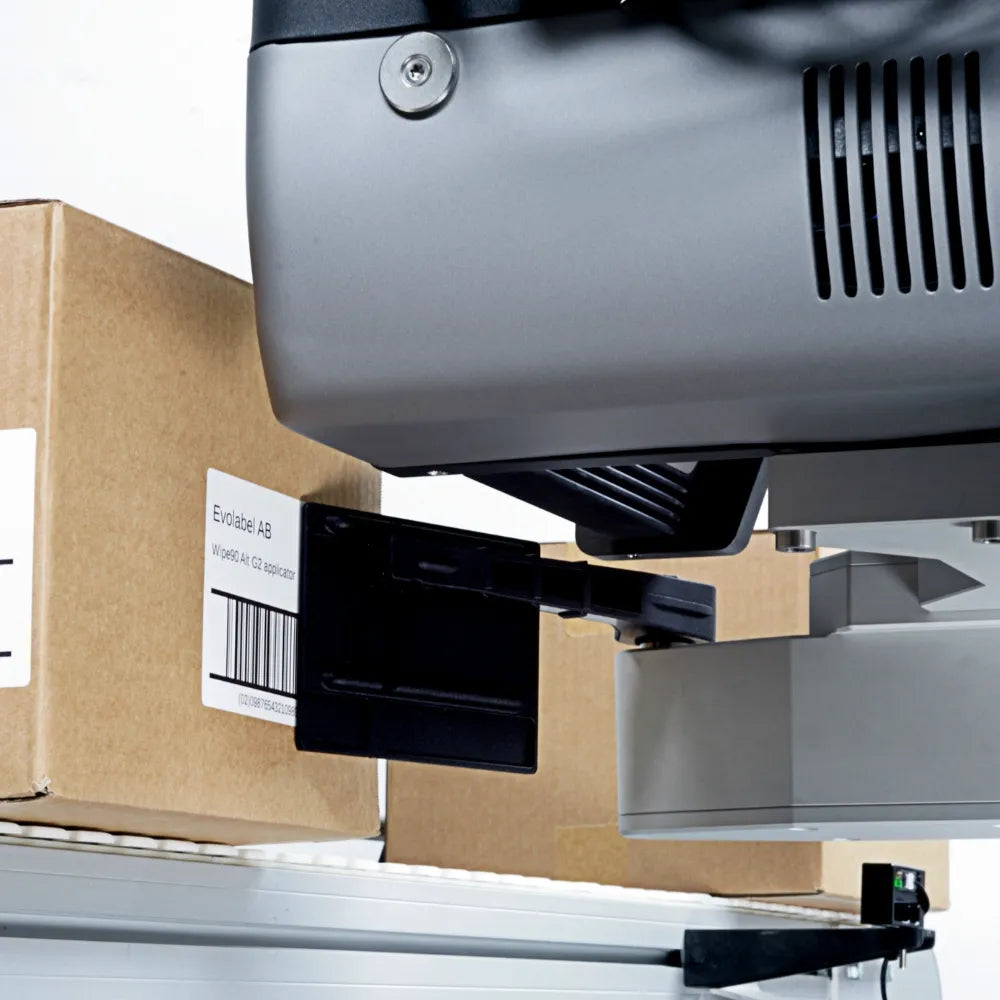

Étiquetage latéral ou d'angle adjacent
Le bras applicateur à moteur pas à pas, contrôlé par un encodeur à impulsions, facilite l'étiquetage des côtés adjacents et l'emballage des coins. La fonction Profils du logiciel permet d'associer différentes exigences d'étiquetage (application de polices uniquement et application recto-verso) à des produits spécifiques. L'applicateur Wipe90 G2 est compatible avec tous les modèles d'imprimantes Evolabel, de la D43 à la T63.
Flexibilité totale

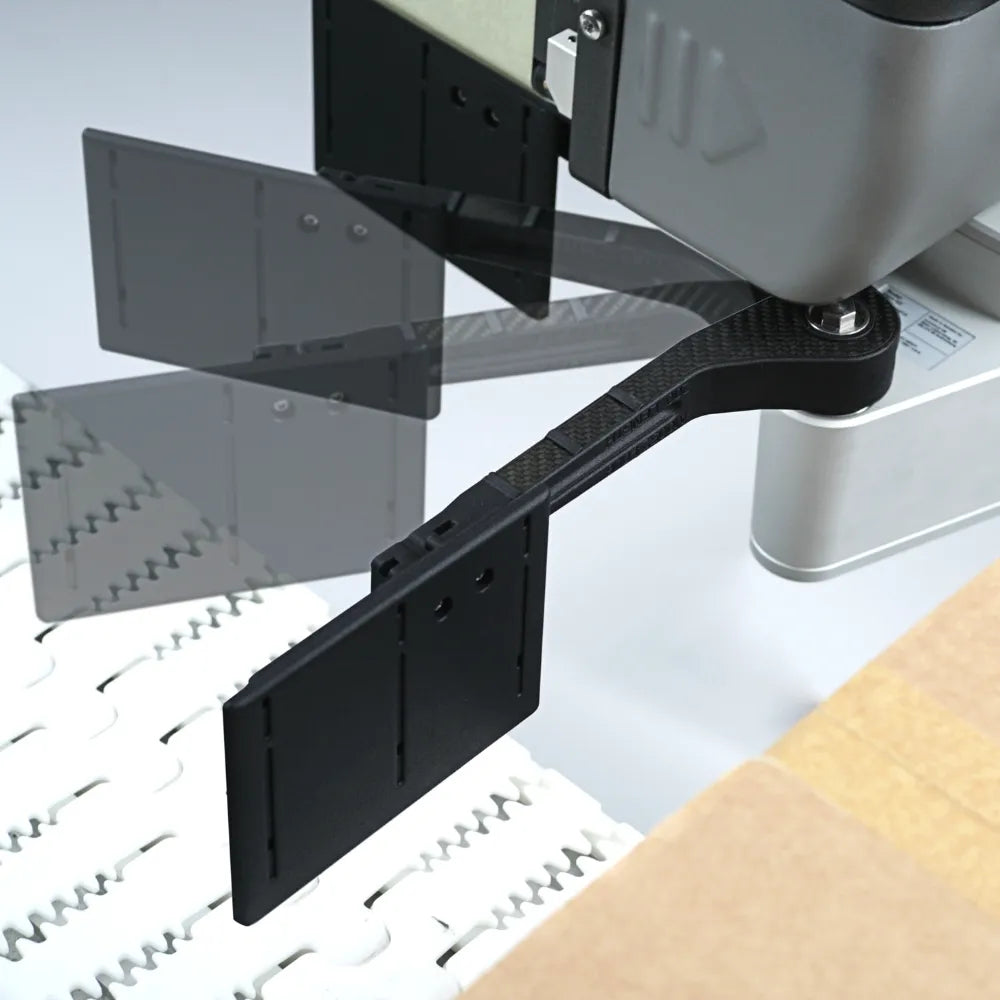

Le bras léger imprimé en 3D, stabilisé par fibre de carbone, est disponible en plusieurs longueurs, de 200 mm à 400 mm. L'applicateur Wipe90 G2 peut être monté pour appliquer des produits provenant de la droite ou de la gauche. Il peut également être configuré pour effectuer une course à 180 degrés, simplifiant ainsi l'accès à la zone de manipulation des étiquettes dans certaines applications.
L'applicateur Evolabel Wipe90 G2 a été conçu pour allier simplicité d'utilisation, fiabilité et sécurité. Entièrement automatique, il ne nécessite aucun réglage ni étalonnage quotidien. Il fonctionne grâce à un moteur rotatif pas à pas et est équipé de la gamme de tampons applicateurs brevetés Evolabel pour une manipulation optimale des étiquettes. Ces tampons brevetés créent un vide local grâce à l'air comprimé fourni par l'applicateur.

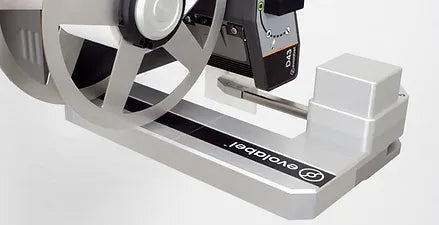

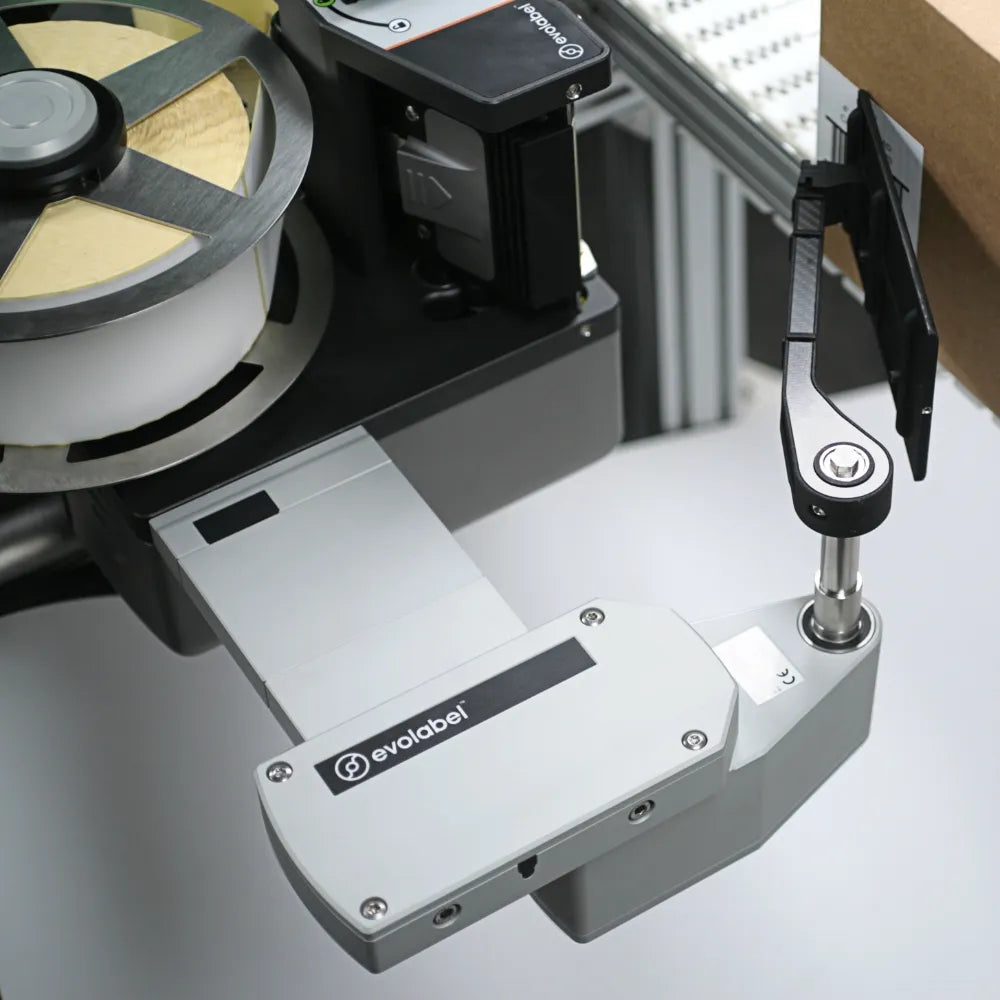

Le Wipe90 G2 peut être monté sur toutes les imprimantes Evolabel. Son montage est simple grâce à deux vis, un tuyau d'air comprimé et un câble eApplicator pour l'interface électronique. Il existe deux options de montage : un montage standard et un montage alternatif. Le montage le plus adapté dépend de l'orientation du convoyeur de produits. Pour plus d'informations, consultez les exemples d'utilisation ci-dessous. Il est également possible d'inverser la position du moteur de l'applicateur si l'espace autour de celui-ci est limité.
L'applicateur est contrôlé par l'imprimante, normalement en utilisant le signal d'un capteur photo externe comme entrée directe pour détecter le produit à étiqueter.
Une application d'impression et d'application avec un Wipe90 G2 alimente normalement les étiquettes verticalement vers le bas avec le côté imprimé orienté vers la gauche ou la droite par rapport à la direction du convoyeur du produit, voir la figure ci-dessous.

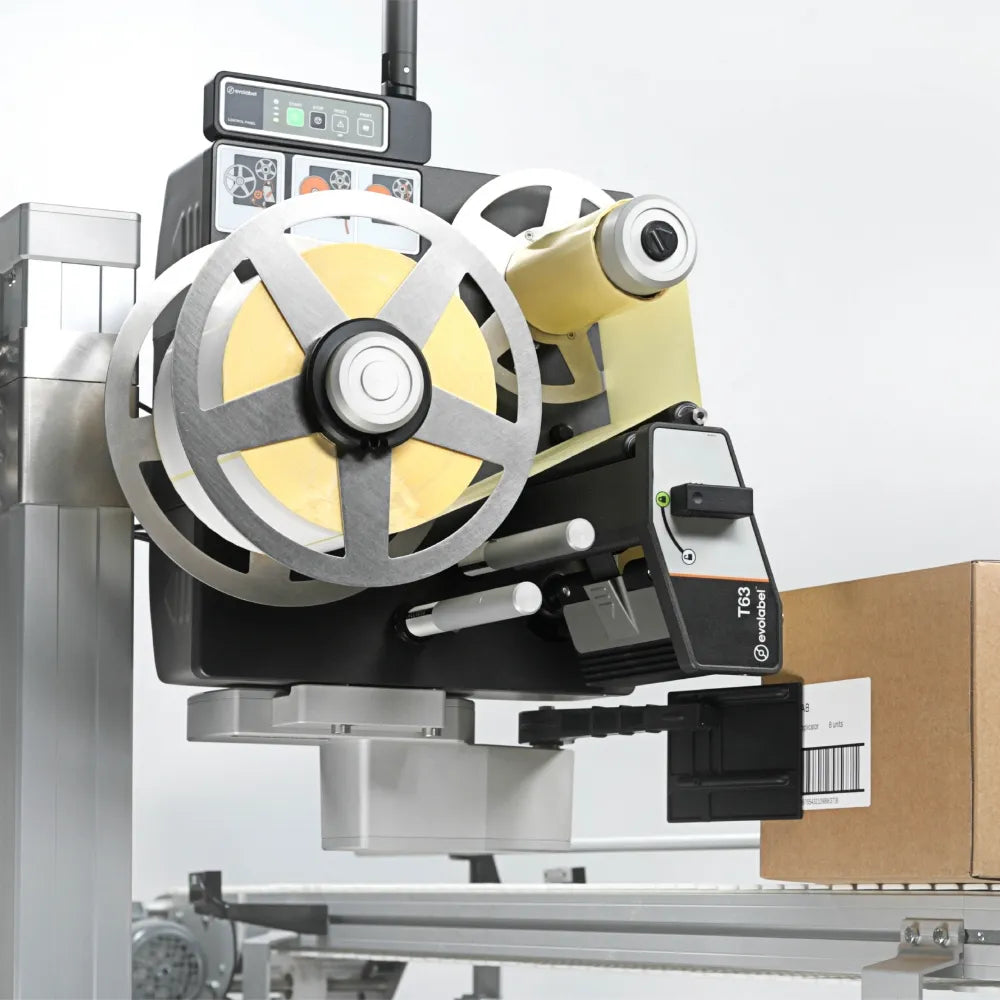

L'applicateur Wipe90 G2 est conçu pour les applications d'impression-pose hautes performances, principalement l'étiquetage recto-verso en coin ou l'étiquetage latéral et/ou frontal. Il peut être équipé d'un support motorisé pour gérer des lots de produits de différentes hauteurs et positions d'étiquettes.
L'applicateur a une longueur de bras standard de 200 mm et gère des étiquettes de tailles allant de (30-118) x (20-150) mm avec D43/T43 et (115-176) x (20-150) mm avec T63.
La sélection du montage standard ou alternatif du Wipe90 G2 dépend du déplacement du produit depuis la gauche ou la droite.
